Радиосистема Relacart UR-111DMH

Радиосистема Relacart UR-111DMH

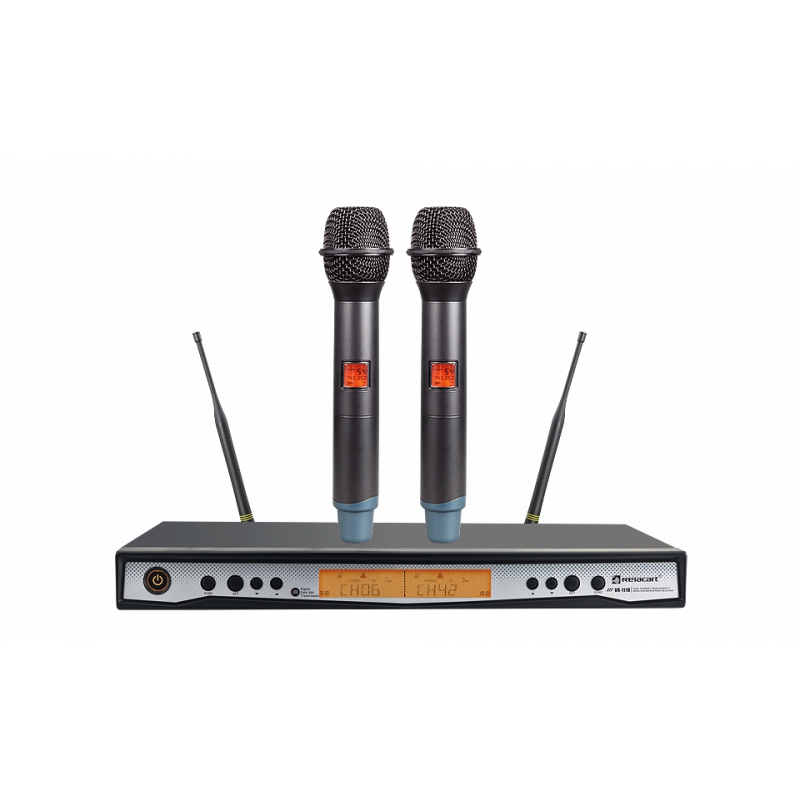

Relacart UR-111DMH — профессиональная двухканальная аналоговая радиосистема, спроектированная для озвучивания концертных площадок, гастрольных туров, ночных клубов, конференц-залов и других помещений с высокими требованиями к качеству передачи звука. В состав комплекта входит 2-канальный приёмник UR-111D и два ручных микрофона-передатчика UH-1. Система работает в дециметровом (UHF) диапазоне и обеспечивает стабильный беспроводной приём на дистанции до 100 метров в условиях прямой видимости.

Состав комплекта

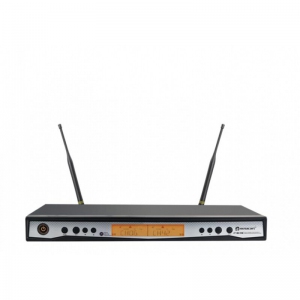

• UR-111D — двухканальный приёмник с металлическим корпусом формата 1U EIA, оснащённый ярким LCD-дисплеем. На дисплей выводятся рабочая частота или канал, уровни RF/AF, разнесение антенн, заряд батарей передатчиков, статус Mute и текущие настройки усиления.

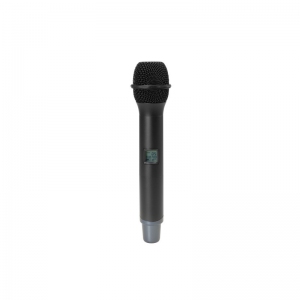

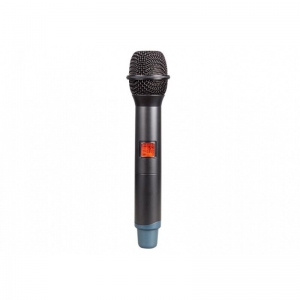

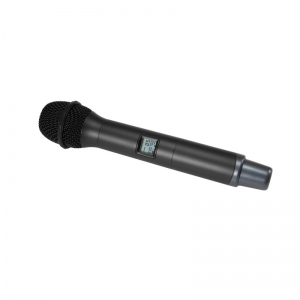

• 2 × UH-1 — ручные микрофоны-передатчики в прочных корпусах из алюминиевого сплава. Каждый микрофон оснащён OLED-дисплеем, отображающим рабочую частоту, канал, уровень заряда батарей и статус блокировки. Эргономичная форма корпуса обеспечивает надёжный хват и комфорт при длительных выступлениях.

Ключевые особенности

В основе системы заложена технология True Diversity (разнесённый приём на две антенны), которая существенно повышает помехоустойчивость. Схема Phase Lock Loop (PLL) гарантирует высокую стабильность несущей частоты (±0,005% в диапазоне температур от 0 до 50 °C). Функция автоматического сканирования и выбора свободной частоты (AFS) и инфракрасная (ИК) синхронизация позволяют в течение нескольких секунд перенести рабочую частоту с приёмника на передатчик без вмешательства оператора. Технология Noise Lock дополнительно отсекает паразитные радиочастотные помехи, типичные для сценического окружения.

Широкая полоса пропускания приёмника — 134 МГц — позволяет одновременно задействовать до 10 систем UR-111DMH в одном помещении без взаимных интерференций. Приёмник оборудован балансными выходами XLR, а также небалансными выходами 6,3 мм TS Jack. На задней панели размещены два разъёма BNC для подключения съёмных антенн, которые могут быть заменены на выносные антенные делители для расширения зоны покрытия.

Сменные капсюли и совместимость

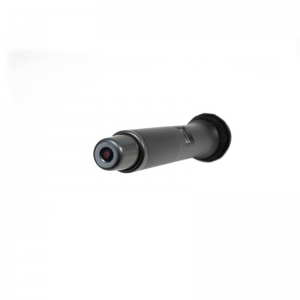

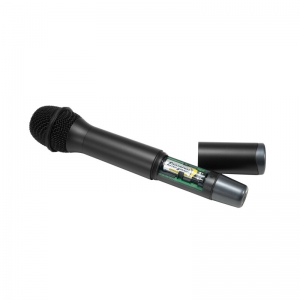

Микрофоны UH-1 комплектуются сменными капсюлями кардиоидной направленности — конденсаторным или динамическим. Конструкция предусматривает совместимость с капсюлями Shure SM58, что облегчает интеграцию в существующие парки оборудования и позволяет подбирать тембральные характеристики под конкретный вокал или тип речи. Благодаря низкому энергопотреблению (около 110 мА) один комплект щелочных батарей типоразмера AA обеспечивает до 10 часов непрерывной работы каждого передатчика.

Сценарии применения

• Концертная деятельность и гастрольные туры. Одновременная работа 10 систем в диапазоне 32 МГц позволяет обслуживать большие музыкальные коллективы и оркестры. Металлический корпус приёмника 1U монтируется в стандартную 19-дюймовую стойку, что упрощает инсталляцию в рэковые кейсы и стационарные аппаратные.
• Ночные клубы, бары, караоке-залы. Высокая помехоустойчивость и быстрая синхронизация позволяют проводить мероприятия с непродолжительной подготовкой. Яркие дисплеи на приёмнике и микрофонах хорошо читаются в условиях низкой освещённости, а надёжный металлический корпус микрофонов выдерживает интенсивную эксплуатацию.
• Конференц-залы, многофункциональные комплексы, храмы. Кардиоидная направленность капсюлей минимизирует обратную связь, а сменный характер позволяет адаптировать микрофон под характер мероприятия — от речи до вокального исполнения. Дальность до 100 метров даёт возможность свободно перемещаться по сцене или залу.

Конструкция и монтаж

Приёмник UR-111D выполнен в цельнометаллическом шасси, устойчивом к механическим нагрузкам и вибрациям. В комплекте поставляются монтажные кронштейны для установки в стандартную 19-дюймовую стойку. Задняя панель содержит разъём питания DC 12V, два балансных XLR-выхода, два небалансных разъёма TS Jack и два BNC-порта для съёмных антенн. Все органы управления и индикации сосредоточены на передней панели: LCD-дисплей, кнопки AFS и IR, регуляторы громкости каждого канала.

Энергоэффективность и надёжность

Потребляемая мощность приёмника составляет 12 Вт. Микрофоны-передатчики питаются от двух стандартных элементов AA, обеспечивая до 10 часов автономной работы, при этом на OLED-дисплеях отображается текущий уровень заряда, что исключает внезапное отключение во время выступления. Предусмотрена функция блокировки органов управления на микрофонах, предотвращающая случайное изменение настроек во время эксплуатации. Заявленная стабильность частоты в широком температурном диапазоне и высокая добротность компонентов гарантируют продолжительный срок службы без деградации характеристик.
